Автоматизована діагностика електрокардіограм у режимі реального часу на основі модифікованого алгоритму Пана-Томпкінса для систем тривалого моніторингу

Автор(и)

DOI:

https://doi.org/10.15587/1729-4061.2025.336172

Ключові слова:

електрокардіограма, холтерівське моніторування, автоматизований аналіз, алгоритм Пана-Томпкінса, ESP32, QRS-комплекс

Анотація

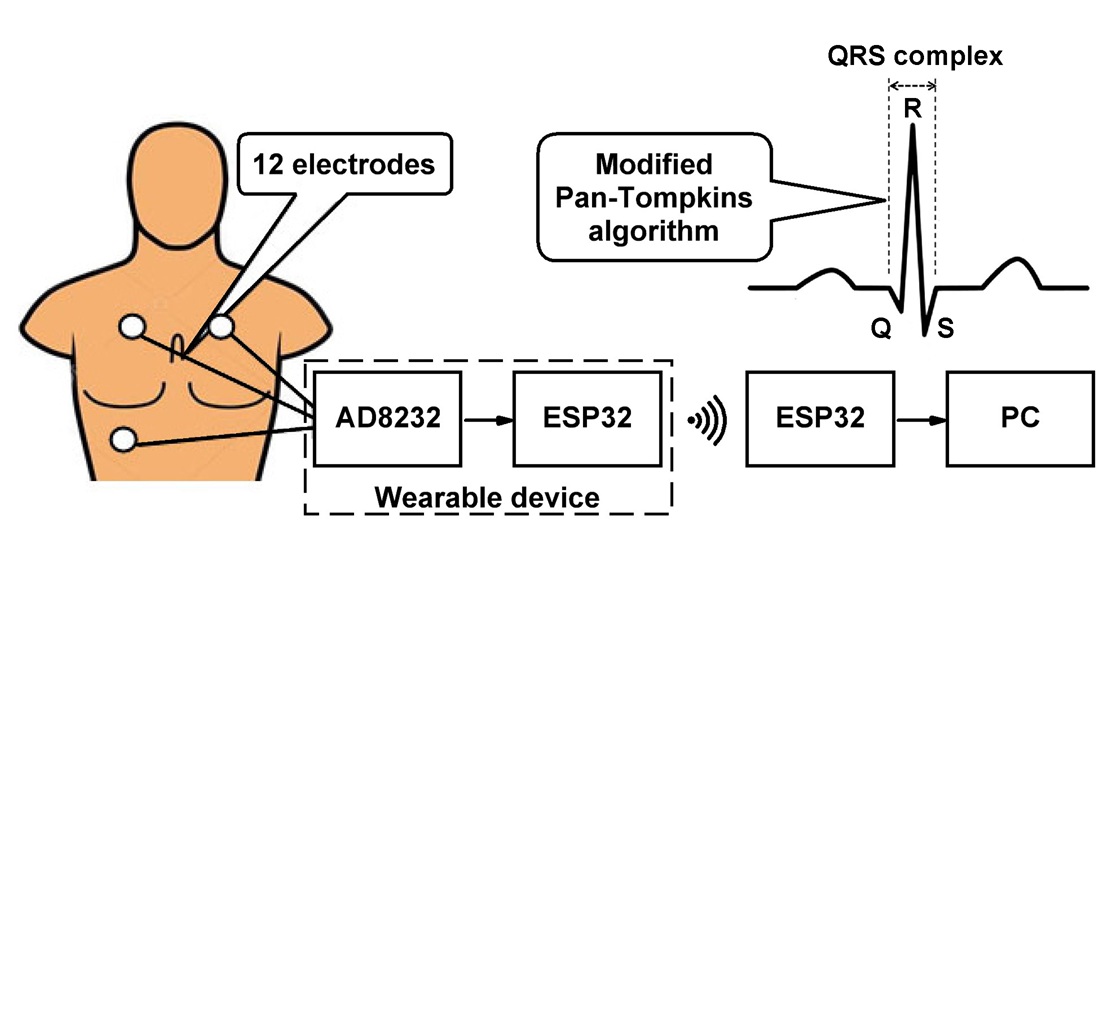

Об’єктом дослідження є процес автоматизованого аналізу електрокардіосигналу (ЕКС) під час тривалого моніторингу в режимі реального часу, що здійснюється мобільними бездротовими системами. У дослідженні розв’язується проблема недостатньої точності автоматизованої діагностики при тривалому моніторингу електрокардіограми (ЕКГ) в умовах обмежених обчислювальних ресурсів та наявності шумів.

Розроблено модифікований алгоритм Пана-Томпкінса для визначення меж QRS-комплексу. На основі цього алгоритму реалізовано програмний модуль PCard для апаратно-програмного комплексу, що забезпечує якісну автоматизовану діагностику як у стандартному режимі, так і під час тривалого моніторингу ЕКГ у 12-ти відведеннях у режимі реального часу.

Програмний модуль PCard дозволяє здійснювати реєстрацію ЕКС, цифрову фільтрацію, вимірювання й розрахунок електрокардіографічних параметрів, автоматичне визначення діагностичних критеріїв і висновків, формування загального діагностичного висновку ЕКГ, а також лікарську обробку ЕКГ.

Високу якість діагностичного аналізу підтверджують отримані показники точності алгоритму: для визначення нормальних комплексів – 99,99%, для визначення шлуночкових комплексів – 99,90%, для виявлення різних патологій – 98,43%. Час обробки ЕКГ становив близько 4,7 секунди для запису тривалістю 40 хвилин.

Запропонована методика визначення меж комплексів QRS ґрунтується на використанні методу скінченних різниць, що вигідно відрізняє її від поширених методик зі спектральним аналізом, методом вейвлет-перетворень чи перетворення Фур’є. Такий підхід спрощує визначення параметрів основних елементів ЕКГ і суттєво скорочує обсяг обчислень, що в цілому підвищує швидкість обробки та зменшує потребу в системних ресурсах

Біографії авторів

Yuliya Gerasimova, Manash Kozybayev North Kazakhstan University

Candidate of Engineering Sciences

Department of Energetic and Radioelectronics

Fatimah Sidi, University of Putra Malaysia

PhD

Department of Computer Science

Victor Ivel, Manash Kozybayev North Kazakhstan University

Doctor of Sciences in Engineering

Department of Energetic and Radioelectronics

Vladimir Avdeyev, Manash Kozybayev North Kazakhstan University

Candidate of Engineering Sciences

Department of Energetic and Radioelectronics

Lili Nurliyana Abdullah, University of Putra Malaysia

PhD

Department of Multimedia

Sayat Moldakhmetov, Manash Kozybayev North Kazakhstan University

PhD

Department of Power Engineering and Radio Electronics

Посилання

  1. Global Effect of Modifiable Risk Factors on Cardiovascular Disease and Mortality (2023). New England Journal of Medicine, 389 (14), 1273–1285. https://doi.org/10.1056/nejmoa2206916
  2. Setiawidayat, S. (2023). Discrete electrocardiogram T amplitude detection based on cycle duration. Eastern-European Journal of Enterprise Technologies, 3 (9 (123)), 94–105. https://doi.org/10.15587/1729-4061.2023.282759
  3. Liu, F., Liu, C., Jiang, X., Zhang, Z., Zhang, Y., Li, J., Wei, S. (2018). Performance Analysis of Ten Common QRS Detectors on Different ECG Application Cases. Journal of Healthcare Engineering, 2018, 1–8. https://doi.org/10.1155/2018/9050812
  4. Attia, Z. I., Noseworthy, P. A., Lopez-Jimenez, F., Asirvatham, S. J., Deshmukh, A. J., Gersh, B. J. et al. (2019). An artificial intelligence-enabled ECG algorithm for the identification of patients with atrial fibrillation during sinus rhythm: a retrospective analysis of outcome prediction. The Lancet, 394 (10201), 861–867. https://doi.org/10.1016/s0140-6736(19)31721-0
  5. Havranek, S., Stekla, B., Vesela, M., Holub, J., Miksova, L., Kvasnickova, K. et al. (2025). Artificial intelligence in resting ecg: higher accuracy in the interpretation of rhythm abnormalities. Europace, 27. https://doi.org/10.1093/europace/euaf085.029
  6. So-In, C., Phaudphut, C., Rujirakul, K. (2015). Real-Time ECG Noise Reduction with QRS Complex Detection for Mobile Health Services. Arabian Journal for Science and Engineering, 40 (9), 2503–2514. https://doi.org/10.1007/s13369-015-1658-1
  7. Xiang, Y., Lin, Z., Meng, J. (2018). Automatic QRS complex detection using two-level convolutional neural network. BioMedical Engineering OnLine, 17 (1). https://doi.org/10.1186/s12938-018-0441-4
  8. He, R., Liu, Y., Wang, K., Zhao, N., Yuan, Y., Li, Q., Zhang, H. (2021). Automatic Detection of QRS Complexes Using Dual Channels Based on U-Net and Bidirectional Long Short-Term Memory. IEEE Journal of Biomedical and Health Informatics, 25 (4), 1052–1061. https://doi.org/10.1109/jbhi.2020.3018563
  9. QRS Detection Based on Discrete Wavelet Transform for ECG Signal with Motion Artifacts (2024). Journal of Advanced Research in Applied Sciences and Engineering Technology, 40 (1), 118–128. https://doi.org/10.37934/araset.40.1.118128
  10. Khan, N., Imtiaz, M. N. (2023). Pan-Tompkins++: A Robust Approach to Detect R-peaks in ECG Signals. https://doi.org/10.32920/22734308
  11. Abd Al-Jabbar, E. Y., Al-Hatab, M. M. M., Qasim, M. A., Fathel, W. R., Fadhil, M. A. (2023). Clinical Fusion for Real-Time Complex QRS Pattern Detection in Wearable ECG Using the Pan-Tompkins Algorithm. Fusion: Practice and Applications, 12 (2), 172–184. https://doi.org/10.54216/fpa.120214
  12. Fariha, M. A. Z., Ikeura, R., Hayakawa, S., Tsutsumi, S. (2020). Analysis of Pan-Tompkins Algorithm Performance with Noisy ECG Signals. Journal of Physics: Conference Series, 1532 (1), 012022. https://doi.org/10.1088/1742-6596/1532/1/012022
  13. Félix, R. A., Ochoa-Brust, A., Mata-López, W., Martínez-Peláez, R., Mena, L. J., Valdez-Velázquez, L. L. (2023). Fast Parabolic Fitting: An R-Peak Detection Algorithm for Wearable ECG Devices. Sensors, 23 (21), 8796. https://doi.org/10.3390/s23218796
  14. Belkadi, M., Daamouche, A. (2020). Swarm Intelligence Approach to QRS Detection. The International Arab Journal of Information Technology, 17 (4), 480–487. https://doi.org/10.34028/iajit/17/4/6
  15. Zhao, K., Li, Y., Wang, G., Pu, Y., Lian, Y. (2021). A robust QRS detection and accurate R-peak identification algorithm for wearable ECG sensors. Science China Information Sciences, 64 (8). https://doi.org/10.1007/s11432-020-3150-2
  16. Ribeiro, L., Rosa, M. M. A., Soares, R., Costa, E. (2024). Exploring Approximate Adders for an Energy-Efficient Pre-Processing Pan-Tompkins Algorithm VLSI Design. 2024 37th SBC/SBMicro/IEEE Symposium on Integrated Circuits and Systems Design (SBCCI), 1–5. https://doi.org/10.1109/sbcci62366.2024.10703995
  17. Waleed, R. (2024). Real-time processing stages of electrocardiogram signal: a review. Journal of Modern Technology and Engineering, 9 (1), 39–54. https://doi.org/10.62476/jmte9139
  18. Gerasimova, Y., Ivel, V., Moldakhmetov, S., Petrov, P. (2024). Hardware-software implementation of a local Wi-Fi network for the transmission of biomedical signals. Eastern-European Journal of Enterprise Technologies, 4 (9 (130)), 34–43. https://doi.org/10.15587/1729-4061.2024.309387
  19. Ivel, V. P., Gerasimova, Y. V., Moldakhmetov, S. S., Petrov, P. A., Gerasimov, I. A., Zainchkovskaya, K. V. (2019). Wireless three-channel Holter monitoring system. IOP Conference Series: Materials Science and Engineering, 537 (3), 032090. https://doi.org/10.1088/1757-899x/537/3/032090
  20. Database ROHMINE. ROHMINE. Available at: http://rohmine.org/baza-dannykh-rokhmine/
  21. LeVeque, R. J. (2007). Finite difference methods for ordinary and partial differential equations: steady-state and time-dependent problems. Philadelphia: Society for Industrial and Applied Mathematics (SIAM).
  22. Manikandan, M. S., Soman, K. P. (2012). A novel method for detecting R-peaks in electrocardiogram (ECG) signal. Biomedical Signal Processing and Control, 7 (2), 118–128. https://doi.org/10.1016/j.bspc.2011.03.004
  23. Hossain, M. B., Bashar, S. K., Walkey, A. J., McManus, D. D., Chon, K. H. (2019). An Accurate QRS Complex and P Wave Detection in ECG Signals Using Complete Ensemble Empirical Mode Decomposition with Adaptive Noise Approach. IEEE Access, 7, 128869–128880. https://doi.org/10.1109/access.2019.2939943
  24. Arzeno, N. M., Deng, Z.-D., Poon, C.-S. (2008). Analysis of First-Derivative Based QRS Detection Algorithms. IEEE Transactions on Biomedical Engineering, 55 (2), 478–484. https://doi.org/10.1109/tbme.2007.912658
  25. Benitez, D., Gaydecki, P. A., Zaidi, A., Fitzpatrick, A. P. (2001). The use of the Hilbert transform in ECG signal analysis. Computers in Biology and Medicine, 31 (5), 399–406. https://doi.org/10.1016/s0010-4825(01)00009-9
  26. Li, Q., Liu, Y., Zhao, N., Yuan, Y., He, R. (2023). A Novel ECG QRS Complex Detection Algorithm Based on Dynamic Bayesian Network. https://doi.org/10.36227/techrxiv.22791089
  27. Lai, D., Zhang, F., Wang, C. (2015). A real-time QRS complex detection algorithm based on differential threshold method. 2015 IEEE International Conference on Digital Signal Processing (DSP), 129–133. https://doi.org/10.1109/icdsp.2015.7251844
  28. Neri, L., Oberdier, M. T., Augello, A., Suzuki, M., Tumarkin, E., Jaipalli, S. et al. (2023). Algorithm for Mobile Platform-Based Real-Time QRS Detection. Sensors, 23 (3), 1625. https://doi.org/10.3390/s23031625
  29. Gradl, S., Kugler, P., Lohmuller, C., Eskofier, B. (2012). Real-time ECG monitoring and arrhythmia detection using Android-based mobile devices. 2012 Annual International Conference of the IEEE Engineering in Medicine and Biology Society, 2452–2455. https://doi.org/10.1109/embc.2012.6346460
